GB50944-2013 《防静电工程施工与质量验收规范》

防静电活动地板地面

1 一 般 规 定

1.1 适用于复合、无机质、瓷、金属、塑料等基板的防静电活动地板的施工。

1.2 防静电活动地板地面施工应包括基层处理、支架安装、接地系统敷设和地板铺设。

1.3 施工现场温度应为10℃~35℃，相对湿度应小于80%，且应通风良好。

2 材 料 要 求

2.1 防静电活动地板的防静电性能、机械性能和外观质量应符合国家现行行业标准《防静电活动地板通用规范》SJ/T 10796的有关规定。

2.2 支架表面应平整、光洁、强度应满足荷载设计要求，钢质件应做镀锌处理或其他防锈处理。

3施工准备

3.1 施工前应清除现场的尘土、沙石等残留物。

3.2 施工场地应符合下列要求；

   1 地面基层应平整，不得有裂缝；

   2 基层上的设备已安装就位、活动地板下的管道或桥架已铺设就位后，方可进行防静电活动地板的安装。

4 施 工

4.1 防静电活动地板铺设、安装应符合现行国家标准《建筑第地面工程施工质量验收规范》GB 50209的有关规定。

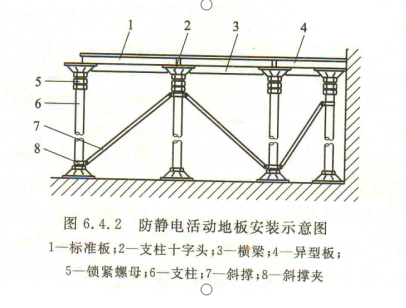

4.2 防静电活动地板的安装应牢固可靠，结构完整，斜撑数量应根据实际需要确定。

4.3 活动地板架空高度不小于120mm时，应采用四边支承的活动地板支架；架空高度小于120mm时，应采用四角支承的活动地板支架。

4.4 防静电工程接地

4.4.1一般规定

    防静电工程接地系统各部分的施工分为室内和室外，是按施工环境和施工位置划分的。把室内部分的施工划分出来，强调防静电工程的特殊性，突出了防静电接地施工的主要内容。而把室外部分的施工划分出来，有利于规范地执行现行国家标准《电气装置安装工程接地装置施工及验收规范》GB 50169、《建筑物防雷针设计规范》GB 50057和《建筑物电气装置 第5-54部分：电气设备选择和安装接地配置、保护导体和保护联结导体》GB 16895.3。

4.4.2 防静电接地要求

     防静电工程接地可以有两种方式：联合接地系统和独立防静电接地系统。按照设计规范宜使用共用接地系统并采取等电位连接，防雷接地系统设计是整个接地系统设计的基础，必须符合现行国家标准《建筑物电子信息系统防雷技术规范》GB 50343的有关要求。

不同目的和功能的各类接地系统的接地电阻在国家标准中都比防静电接地电阻10Ω小。因此，共用接地系统接地极的接地电阻值要执行国家标准中要求最严格的指标，也就是最小的接地电阻值。

本条为强制性条文，必须严格执行。防静电接地有两种方式：一是直接接地，指的是导电性连接；另一种是间接接地，指的是对地有一定要求的电阻性连接，软接地是间接接地的一种形式。使用软连接是指工作环境有220V电源时，通过一种限流电阻（比如1MΩ的电阻）再连接到大地电极，使220V电源碰触到人体也可以限制流过人体的电流不超过5mA安全值，达到保护人身安全的目的。

防静电工作区内所有不带电金属导体包括金属隔断、金属架台、各类管道等。

防静电工程装备是对防静电工作区内防静电工作台、防静电地坪、防静电地垫、座椅和运转车、存放架、门窗、工位器具和设备等的统称。对地电阻小于1.0×10⁹Ω，是对静电泄露通路的要求。

4.4.3 防静电接地室内施工

    防静电工作台、门、窗、柱、墙壁、防静电地坪接地网作为防静电接地系统各个连接部位，其引出的防静电接地支线单独连接干线不得串联连接和混接，是为了满足第13.2.6条防静电接地要求。

4.5 活动地板铺设完毕后，板块间的缝隙应平直、整齐，2m范围内缝隙水平错位不得大于2mm。

5 工 程 质 量 要 求

5.1 活动地板地面工程防静电性能检测应按下列要求执行：

    防静电接地系统电阻受环境湿度影响很大，验收测试宜选择全年干燥的季节和使用环境出现的最低温湿度期间检验。

5.2 活动地板类防静电地面机械物理性能及外观应符合现行国家标准《建筑地面工程施工质量验收规范》GB50209的有关规定。
